空冷器噪声治理方案

在工业4.0的浪潮下，空冷器作为石化、电力、冶金等行业的“呼吸系统”，其性能直接关系到生产效率和能源消耗。然而，传统空冷器长期面临一个令人头疼的问题——噪声污染。高达90dB(A)的轰鸣声不仅威胁操作人员的健康，更可能引发周边居民的投诉甚至法律纠纷,因此如何实现高效散热与静音同步运行的空冷器运行系统，将是目前诸多工业领域急需解决的关键问题。

空冷器介绍

—  Project classification  —

常规空冷器是以环境空气作为冷却介质，依靠翅片管扩展传热面积来强化管外传热，借助空气横掠翅片管后的空气温升带走热量，达到冷却、冷凝管内热流体的目的。为了提高运行过程的效率，往往需要用到大功率的风机，而风机高速旋转、气流湍流以及机械振动等因素，会产生显著的噪声污染，对周边居民区、工作环境及操作人员健康造成严重影响，面临日益严格的环保法规限制（如《工业企业厂界环境噪声排放标准》GB 12348-2008）。同时空冷器通常安装在高空平台上，常规的降噪设备，占地空间大，对平台载荷要求高，使得安装困难，且安装后对设备日常运行、工人操作巡检等，有一定影响。并且基于现场荷载限制，不能采取传统的隔声罩加消声器的降噪方式。

轻质超构屏体是一种结构简单且轻量化的结构模块，利用设备框架结构，无需额外增加钢结构或其他支撑，同时通过上下龙骨的安插方式，施工过程简单高效；在散热降噪方面，噪声可有效降低12-20dB左右，并且在控制较低压力损失的同时不影响空冷器设备整体的散热性能，从而保障整体空冷器系统的工作效率。

轻质超构屏体模块

—  Project classification  —

经多次实验验证，确定超构屏体模块结构，厚度仅为50mm，主要由镀锌钢板、超构吸声体以及定制穿孔护面层复合而成，屏体模块面密度低于20kg/㎡，同时隔声量能够达到12dB以上。相比于传统的吸隔声材料，不仅重量轻质化，搭配龙骨框架更能保证整体强度并实现简易安装，同时吸隔声效果也更为显著。

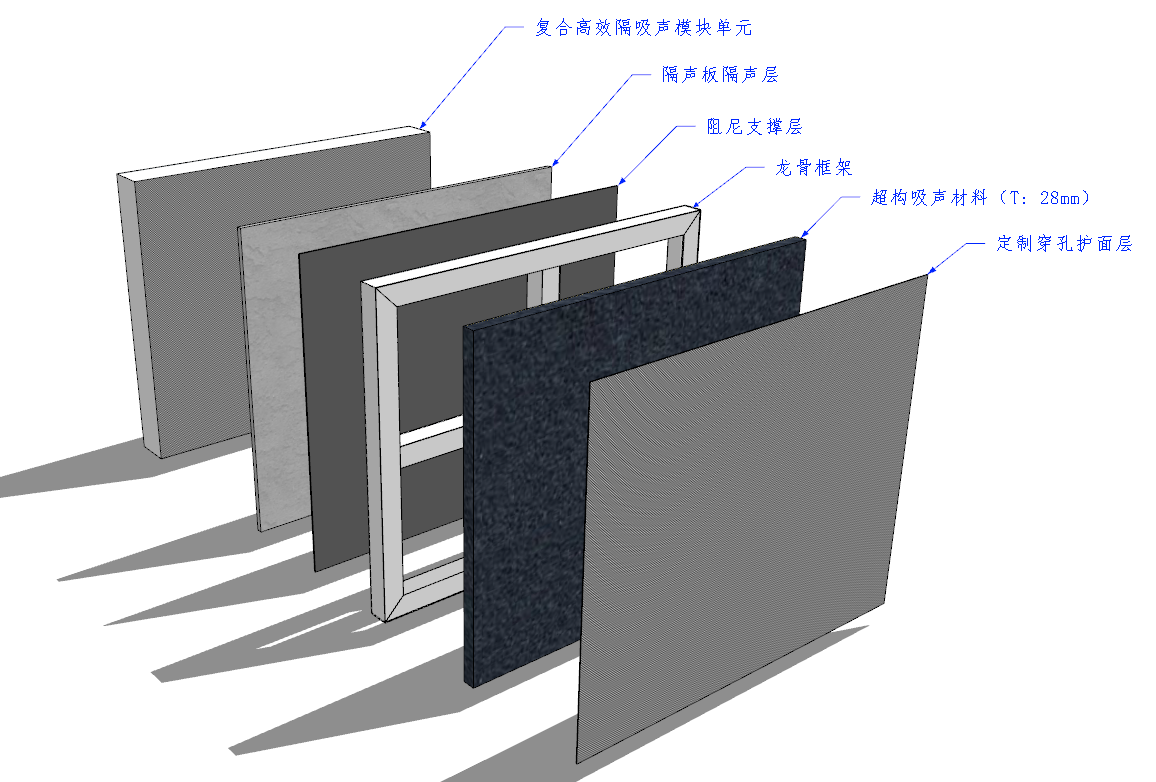

图 轻质超构屏体模块组成示意图（爆炸图）

图 超构吸声块与吸声棉吸声系数对比曲线

实际案例

—  Project classification  —

中石化西南油气脱硫站5号站厂界噪声治理：

空冷器对应厂界接受点噪声值在60dB左右；建立起轻质超构屏体后，经实测，厂界接受点噪声值达到50.8dB。

空冷器设备进风口1m外，噪声值可达89.8dB，搭建完轻质超构屏体后，经实测，进风口屏障外1m处，噪声值为71.3dB，插入损失在18dB以上。

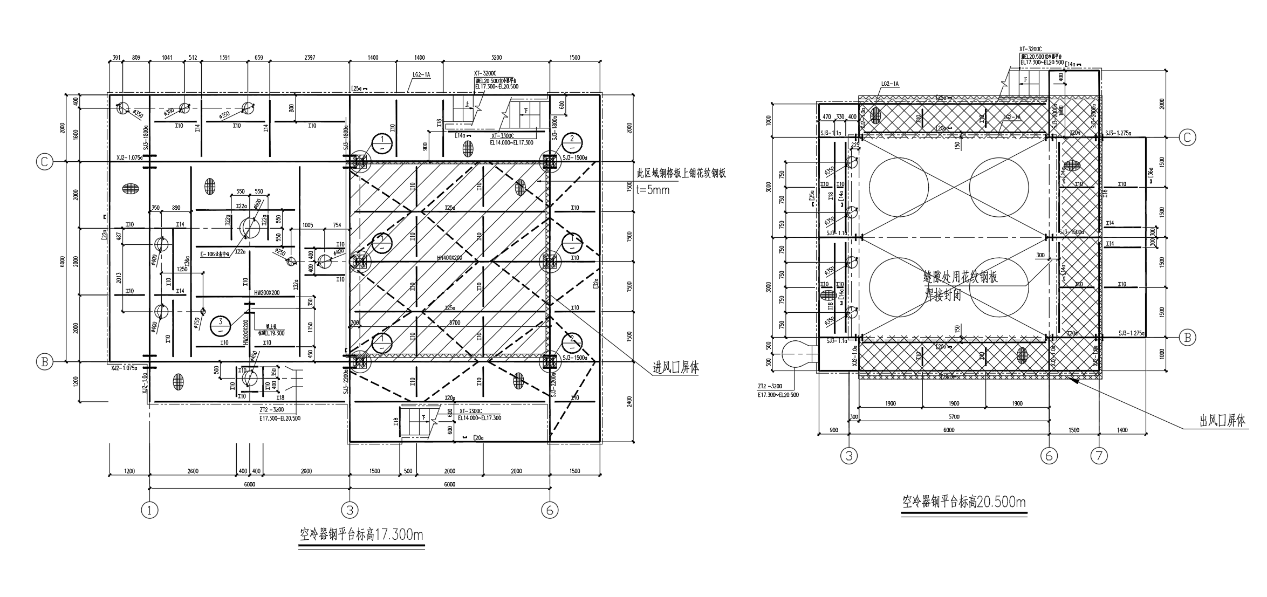

图 空冷器平台安装布置大样图

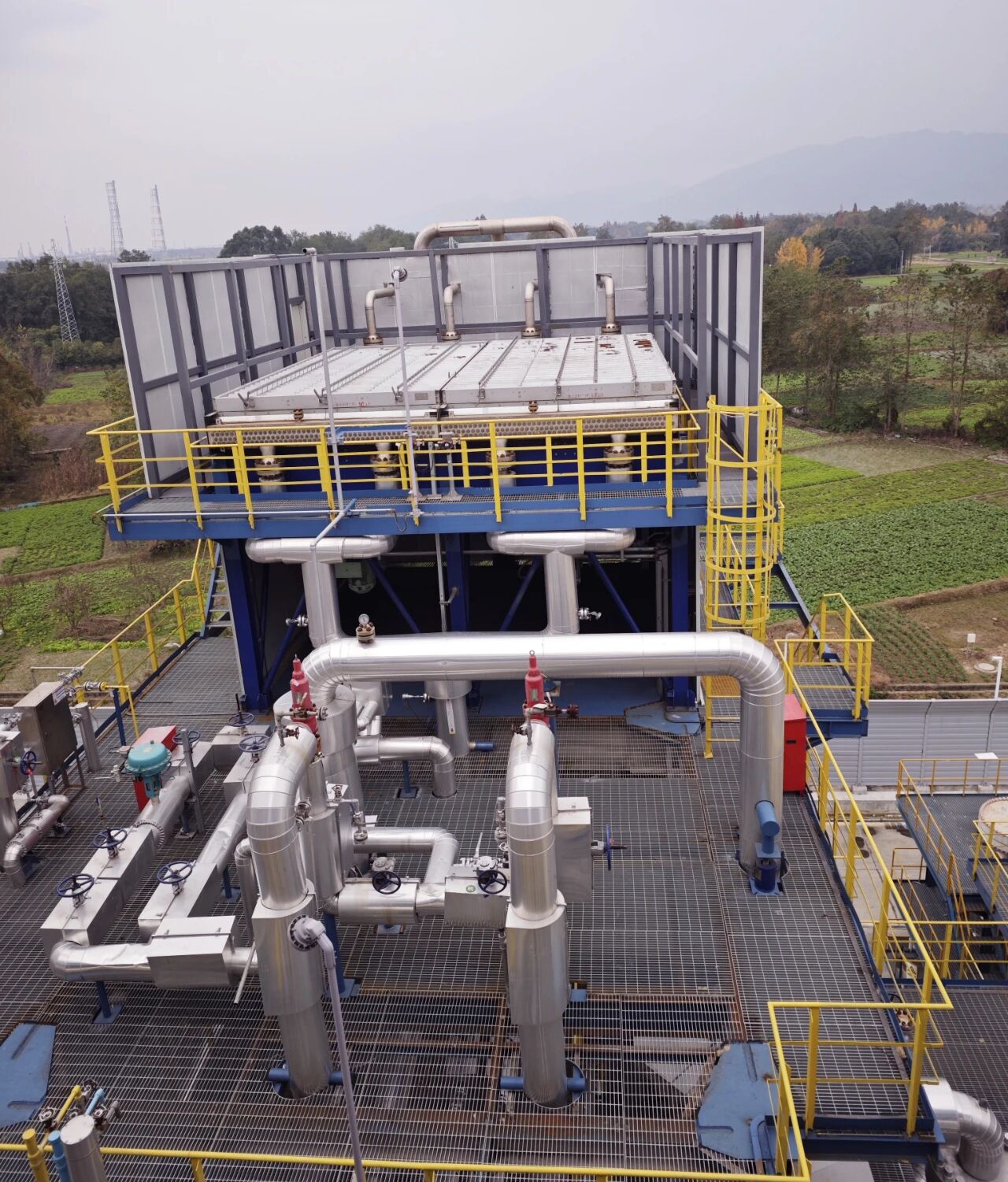

图 空冷器平台搭建图示

总结

—  Project classification  —

在工业革命不断发展的过程中，轻质、高效逐渐成为了新的方向标签，如何防治石油化工和冶金领域所带来的噪声污染，已经成为了国家能源更为关注的重点。摒弃传统的隔声罩加消声器的结构形式，采用更高效的轻质超构屏体，不仅可以避免高空作业的风险，同时安装简易，散热性能好，也能在有限空间内实现高效的降噪效果。这一降噪结构的应用将更好地治理工业领域的噪声污染，推动绿色文明的发展，同时极大地促进工业革命的进步。
